飞机航行灯

Aircraft Navigation Lights 2021.07.29

波音787机外灯光

飞机外部的航行灯，也称为位置灯，用来表示飞机位置、航向、以及状态。 航行灯的作用，不是为了照亮飞机前方的空间，而是让其它的飞机了解，目前自身飞机的动态（图1）。 这个航行灯的由来是什么呢？1838年，美国要求在夜间航行的船只，需要携带一个或多个灯光，灯光颜色当时并未指定。

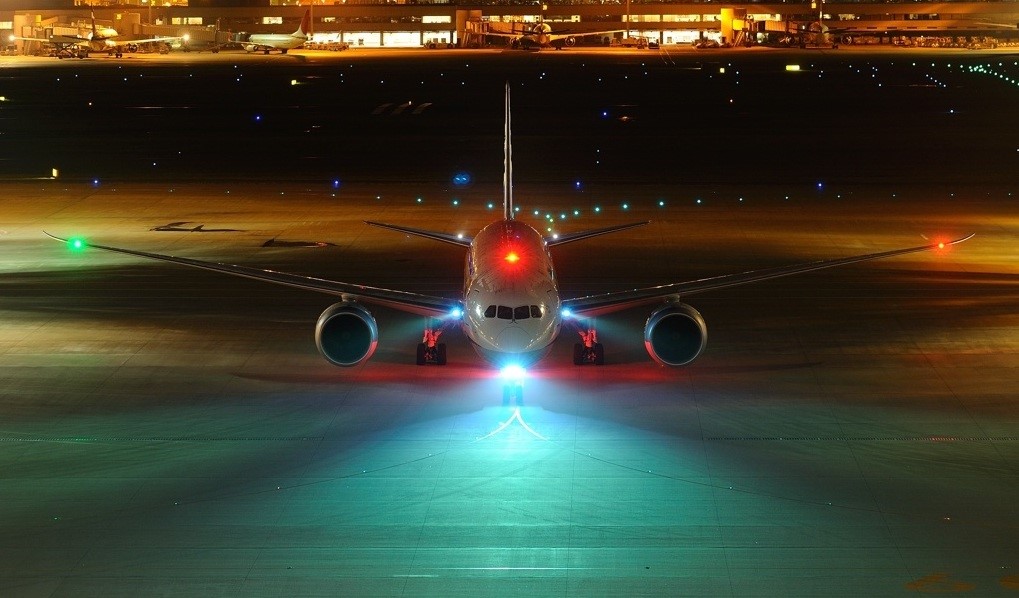

图1. 波音787机外灯光

船只侧边灯及桅顶灯

1848年，英國通過法律要求，船隻必須安裝紅色及綠色側邊燈，以及白色桅頂燈。1849年，美國國會通过上述要求。 1889年，美国召开第一次国际航海会议，会中决议制定强制安装航行灯以避免碰撞。 而此决议即为后来的华盛顿公约，并于1897年施行于全世界。而国际航海协会（IMO）亦于1972年颁布海上防撞国际法规，要求所有船只都需要安装导航灯; 船身左侧 （port side） 为红灯、右侧 （Starboard side） 为绿灯; 导航灯的广度要求须涵盖前方 90° 以及向后 22.5°，也就是112.5°; 而艉灯则是需要让船尾两侧各67.5°可看见的白灯。 除此之外，也规定了向右让道 （Give Way to the right） 的顺序。 当船只看到前方有红灯经过时，须向右转弯，若是看到绿灯，则保持目前航向。

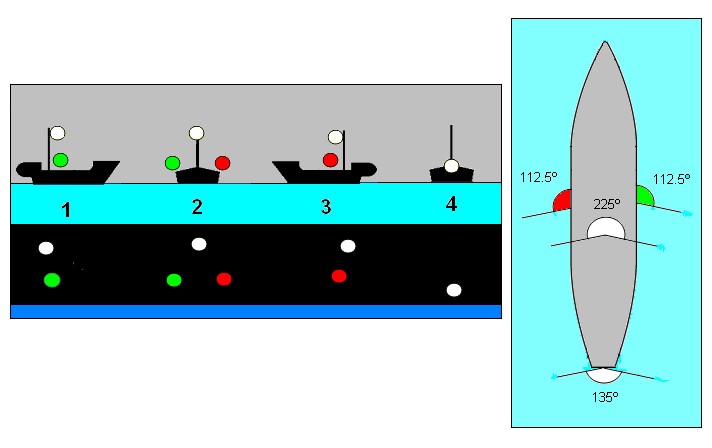

图2. 船只侧边灯及桅顶灯

飞机的航行灯

飞机的航行灯，正是应用了这些海上船只的规定。 红色航行灯安装在左侧翼尖，而绿色航行灯则安装于右侧翼尖处。 白色的航行灯则安装于机尾最末端，或是合并安装于两侧翼尖后方。另外，飞机机身上方与下方亦增加了红色防撞灯。 早期的防撞灯是利用灯泡及红色灯罩，再加上旋转反光镜发射红色灯光。 现代的防撞灯则是利用LED技术，达到又亮又省电的目的。而在大型客机方面，机尾的垂直安定面通常都会喷涂航空公司的商标。 因此会在机尾垂直安定面两侧，各加装一个航徽灯。

图3. 向右让道

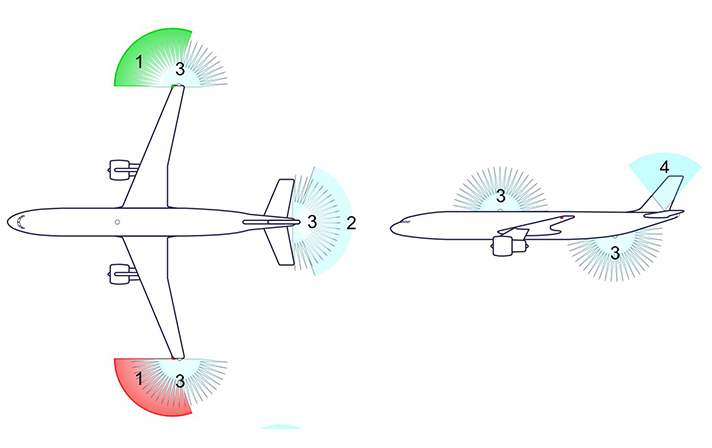

图4. 机外灯

（1） 航行灯 （2） 机尾灯 （3） 防撞灯 （4） 航徽灯

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
